Kugelgurförderband 10/25,4

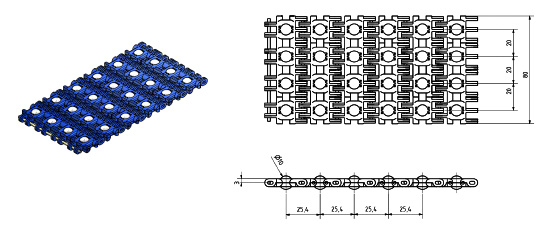

Seitenabschluss Basic für geraden Transport

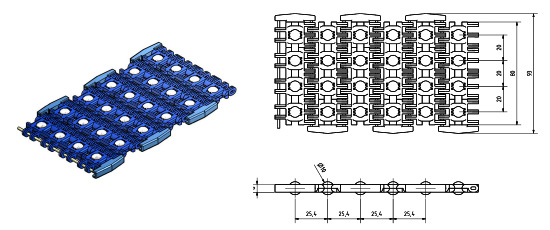

Seitenabschluss Friction für geraden und Kurventransport (Q=7,5)
| Träger / Modulmaterial | Polypropylen PP , blau |
| Stabmaterial | Edelstahl, 2mm Durchmesser |
| Kugelmaterialien | POM, weiß (white) POM, blau (Blue) Edelstahl, silber ( Stainless Steel, Silver ) |
| Max. Tragfähigkeit pro Kugel | 5 Newton POM 15 Newton SS |
| Anzahl Kugeln pro m2 | 2000 |
| Gewicht/m2 | mit POM Kugel Ø10mm = 4,1 Kg mit VA Kugel Ø10mm = 11,2 Kg |
| Kollapsfaktor | 7,5 |
| Reibkoeffizient | 0,02 – 0,03 bei empfohlenen, Lastabtragenden Flächen |
| Bruchlastmm Gurtbreite | 20 N bei Normaltemperatur 25°C |
| Max. zul. Gurtzugmm Gurtbreite | 5 N |
Downloads
Datenblatt Kugelgurtförderband 10 / 25,4 Basic (895kB)Datenblatt Kugelgurtförderband 10 / 25,4 Friction (830kB)
Datenblatt Kettenrad 1T für Kugelgurtförderband 10 / 25,4 (134kB)
Datenblatt Kettenrad 2T für Kugelgurtförderband 10 / 25,4 (195kB)
SAT / STEP Dateien Kettenrad 1T für Kugelgurtförderband 10 / 25,4 (in Arbeit)
SAT / STEP Dateien Kettenrad 2T für Kugelgurtförderband 10 / 25,4 (in Arbeit)
